TA-SHG pro

高出力, チューナブル, 2倍波半導体レーザー

共振周波数の第二高調波発生（SHG）
波長ラインナップ: 330 .. 780 nm, 編幅 < 500 kHz
AutoAlign ＆ FiberMon オプションをご用意
PowerLock 出力パワー安定化オプション
デジタル制御 DLC pro: ドリフト & 線幅削減

UV / RGB solutionsシリーズのひとつであるTA-SHG proシステムは波長可変半導体レーザー, 高出力半導体アンプ (TA) , 第二高調波発生ステージを(SHG pro)を内蔵した製品です。ファイバーアンプ (FA) またはラマンファイバーアンプ (RFA) との組み合わせもご提供しております。. SHG発生ステージにはボウタイ型リング共振器を採用し熱的また機械的に安定性に優れています。

またオプションとして, TAチップ, SHGキャビティ, ファイバ結合器の各光入力部へのアライメントを全自動プッシュボタン式カップリング最適化機能(AutoAlign)や, 出力パワー安定化オプションをご用意しております。各種の分光、レーザー冷却、光データストレージ、ホログラフィ、光干渉計測など様々なアプリケーションに高出力ソリューションをご提案します。

T-RACK に搭載可能なラックマウント型TA-SHG proモデルMSHG proもございます。

詳しい製品情報は以下の ビデオ をご覧ください。

Request a quotation Download the product brochure

Specification

対応可能な波長レンジ *	330 .. 680 nm (半導体増幅器) 510 .. 780 nm (ファイバー増幅器)
シードレーザー	DL pro, DL DFB
増幅器種別	半導体増幅器 (TA pro), ファイバー増幅器 (FA) またはラマンファイバー増幅器 (RFA)
第二高調波発生	SHG pro
波長粗調整レンジ	2 .. 20 nm

連続波長スキャンレンジ	> 20 GHz
動作モード	単一周波数発振
発振線幅	< 500 kHz
出力	最大 2000 mW, 波長により異なります。
空間モード	回折限界に近似
光アイソレータ	2台内蔵 (DL stage,　および TA stage)
ビーム整形光学系	内蔵
冷却方法（水冷）	不要, サポートオプションをご用意しております。
SHG 共振器漏れ率	< 1E-3 mbar l/s
制御用エレクトロニクス	DLC pro, 19" シングルステージラック
ウォームアップ	< 5 min (典型値)
レーザーヘッド外形寸法 (H x W x D)	90 x 410 x 485 mm3
レーザーヘッド重量	最大 20 kg
コントローラ外形寸法	シングルステージ 19" ラック, DLC pro
コントローラ重量	最大 10 kg
電源仕様	100 .. 120 V / 220 .. 240 V AC, 50 .. 60 Hz (auto detect)
消費電力	< 150 W (典型値), 300 W (最大)
PC インターフェース	イーサネット, USB, アナログ制御
環境温度	15 - 30 °C (動作時), 0 - 40 °C (保管および輸送時)
環境湿度	結露無きこと

*With different NLO crystals and mirrors

波長/出力ラインナップ (システム構成例)

Wavelength (nm)	Output Power (mW)
396 - 400	1200
459 - 463	1300
473 - 481	1000
479 - 488	1000
492 - 495	1000
555 - 560	2000
588 - 590	1200
625 - 627	800
670 - 674	1000

Additional Information

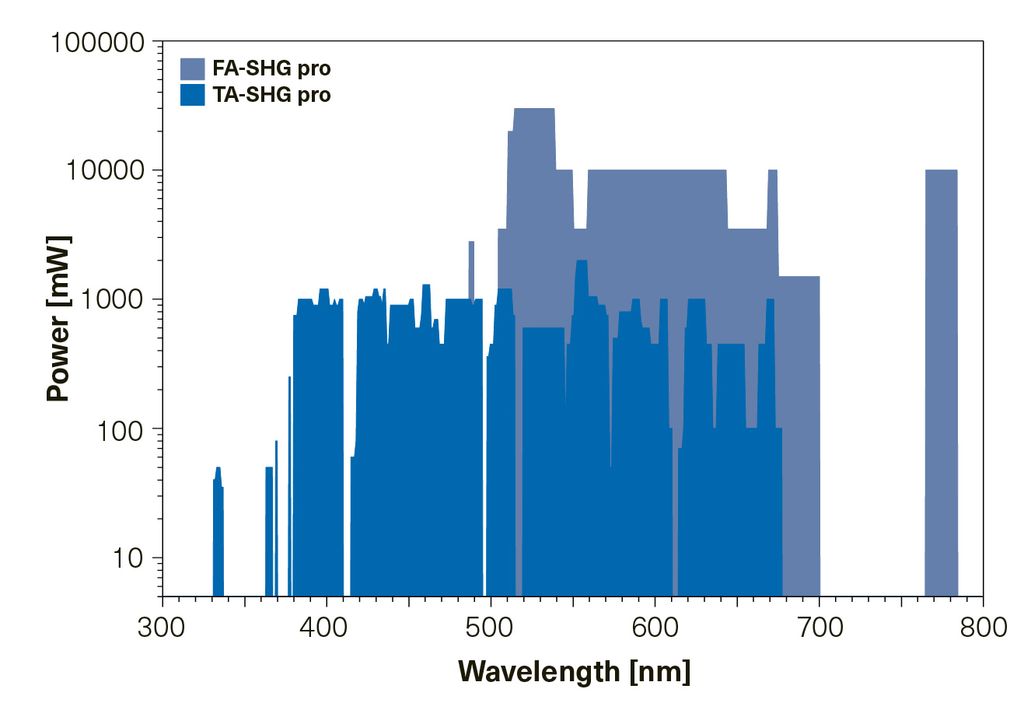

TA-SHG pro: 対応可能な波長レンジと出力

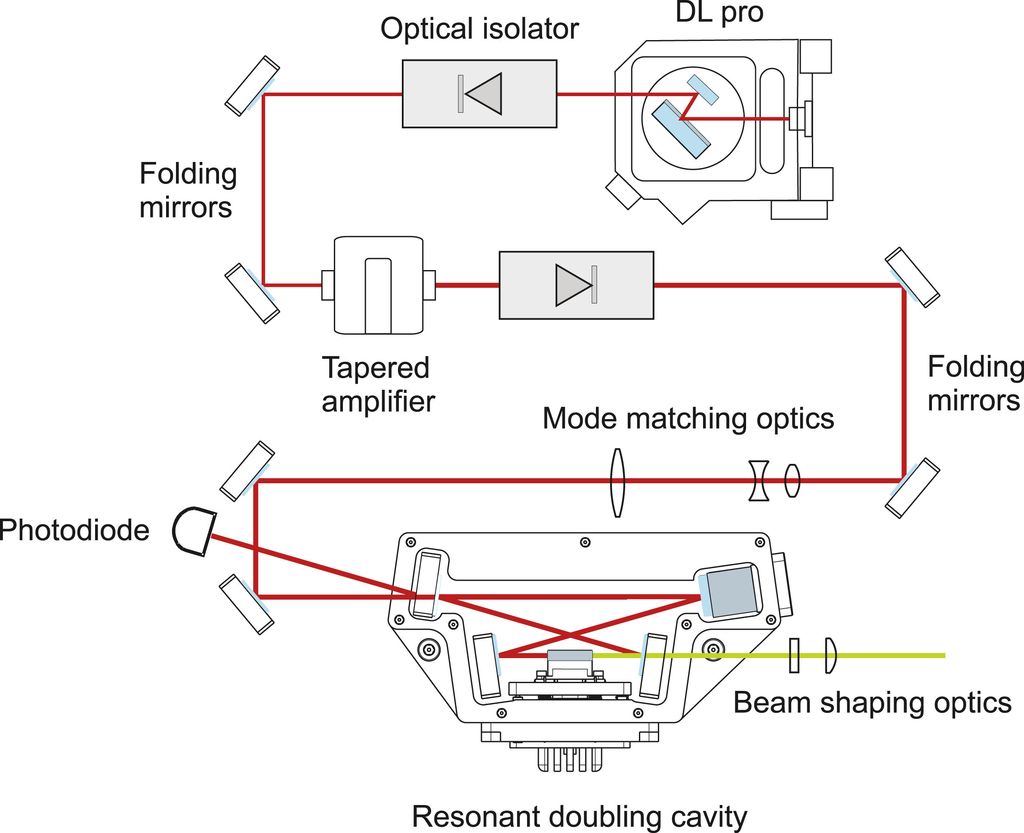

システム構成図

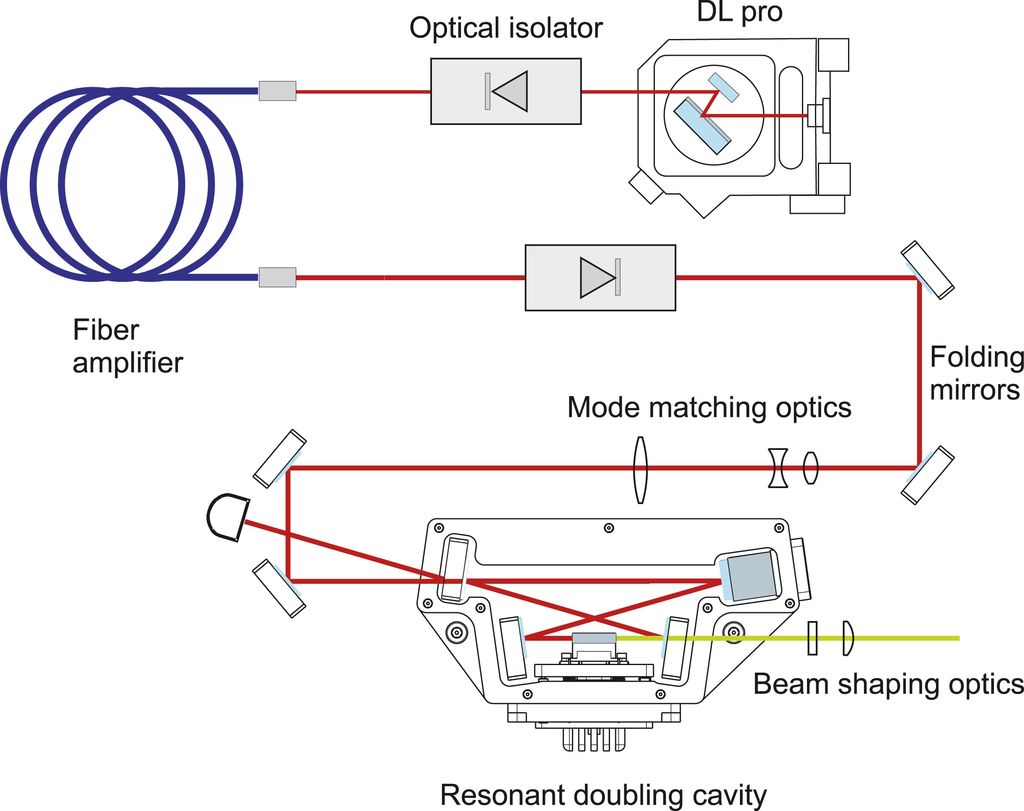

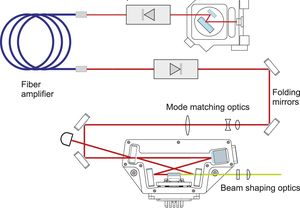

ファイバーアンプ内蔵のFA-SHG pro システム構成図

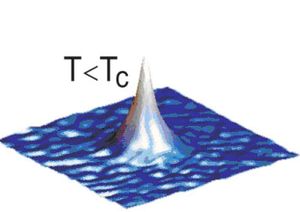

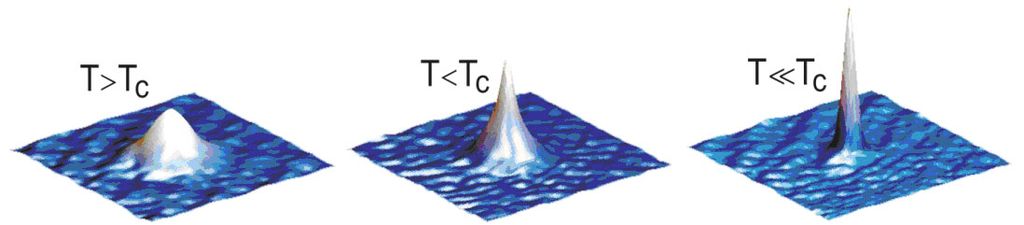

TA-SHG pro: クロムのボーズアインシュタイン凝縮

Options

	AutoAlign SHG キャビティ、及びFiberMonへの光結合を自動に最適化するオプションです。パッシブ安定性に影響ございません。AutoAlignはお客様のご希望により追加されます。
	FiberDock 基本波, SHGプローブ光, SHG出力光の各出力ビーム用ファイバカプラー
	FiberMon シングルモード、偏波保持（SM-PM）ファイバを伝搬するSHG出力パワーを測定し、パワーロックとAutoAlignを可能にします。2つの波長域が利用可能です。
	EOM SHG共振器前のEOMにより、レーザーロック用のPDH信号を独立に発生させることができます。モードホップフリーのチューニング範囲を最大化することが可能です。
	Narrow Linewidth DL pro 基本波マスターレーザーを狭線幅バージョンにするオプションです。他 (DFB/DBR) のマスターレーザーについてはご相談ください。
	High Power 特定の波長では、高出力のテーパーアンプが利用可能です。オプションとして、大電流駆動用エレクトロニクスとハイパワー対応SHGステージをご用意しております。
	Advanced Locking サイド-フリンジ周波数安定化やPDH線幅狭窄化など様々なロッキングエレクトロニクスをご用意しております。FALC pro、DigiLock 110 PDH/DLC pro のモジュールはレーザーヘッドの横に最大限短いケーブルを用いて外付けラックDLC extに据付できます。 (Laser Locking Electronicsをご参照ください。)

Applications
- 原子光学: レーザー冷却 & トラッピング
- ボーズアインシュタイン凝縮 & フェルミ縮退気体
- イオンレーザー冷却 & トラッピング
- 量子情報
- 度量衡計測 (周波数, 加速度, 回転, 物理基本定数)
- 分光 (原子, 分子, 量子ドット, trace NV centers)
- 光励起 & EIT
- リュードベリ励起 (Rydberg Flyer for complete laser solutions)
- レーザー磁界測定
- LIDAR センシング
- 光干渉計計測 & ホログラフィ
- 光時計
Downloads
- 製品情報: TA-SHG pro
- 製品カタログ Scientific Lasers (最新の仕様についてはウェブページをご参考ください!)
- 寸法図面 TA-SHG pro
Literature
- 技術記事: Ulrich Eismann Direct and frequency-converted diode lasers provide all wavelengths for holography, Laser Focus World (2018), German version, Chinese version, Japanese version
- 技術記事: Active and passive stabilization of a high-power UV frequency-doubled diode laser, CLEO, OSA Technical Digest (Optical Society of America, 2016)
- 技術記事: Short, shorter, shortest: Diode lasers in the deep ultraviolet, Laser Focus World, June 2016
- 技術記事: Kurz, kürzer, am kürzesten, Best of (2015)
- 技術記事: More colors! Diode lasers reach Yellow and Orange, Physics' Best (2013)
- 技術記事: Frequenzkonvertierte cw-Lasersysteme für Forschung und Industrie, Physik Journal (2007)
- アプリケーションノート: Phase and Frequency Locking of Diode Lasers
