DFB pro | TOPTICA Photonics AG

Specification

	DFB pro	DFB pro	DFB pro L	DFB pro BFY
中心波長	633 nm	760 nm - 3500 nm		1017 nm .. 2000 nm *
出力	up to 8 mW	2 .. 150 mW		10 .. 100 mW (fiber output)
波長チューニングレンジ	up to 0.25 nm	2 .. 6 nm		2 .. 5 nm, mode-hop free

温度による波長チューニング
チューニングレンジ（典型値）	200 GHz	> 1000 GHz		> 600 GHz
Typical speed	50 GHz / sec			25 GHz / sec
Typical rate	-20 GHz / K	-25 GHz / K		-10 .. -15 GHz / K
Electric tuning
Typical range		50 GHz		> 25 GHz
Typical speed		Up to MHz frequencies		Up to MHz frequencies
Typical rate		1 .. 10 GHz / mA (@ 1 Hz speed)		0.3 .. 1.0 GHz / mA (@ 1 Hz speed)
瞬時線幅（典型値）	5 MHz	< 500 kHz
出力ビーム特性	Collimated, Ø 3 mm x 1 mm (1/e²; note: circular profile with Beam shaping / pro)			Circular, divergent, Fiber NA typ. 0.12
偏光特性	Linear, > 100:1			Linear, typ. 100:1
高速変調機能 (AC and DC coupled)	Included
Beam shaping / pro	Optional			--
光アイソレータ	Optional, 30 dB **		Optional, 30 dB or 60 dB	Included ***
ファイバ結合出力	SmartDock, optional		FiberDock, optional	Fiber pigtail
ファイバ結合効率: min. (typ.)	50% (60%)			N.A.
beam shaping / pro を用いた際のファイバ結合効率：min. (typ.)	55% (65%)			N.A.
レーザーヘッド外形寸法 (H x W x D)	45 x 90 x 165 mm****		90 x 90 x 240 mm****	55 x 130 x 165 mm
レーザーヘッド重量	2 kg		3 kg	1 kg
代表的な波長ラインナップ	633 nm	780 / 795 nm	780 / 795 nm	1178 nm (butterfly)
		852 / 895 nm	852 / 895 nm	1.5 µm
		> 2 µm (空間出力のみ, アイソレータ付属不可)	1000 - 1100 nm	1.65 µm
			1178 nm	2 µm (butterfly)
コントローラ外形寸法 (H x W x D)	154 mm x 450 mm x 348 mm
コントローラ重量	9 kg
動作電圧	100 .. 240 V~, 50/60 Hz (wide-range input)
消費電力	Typ. < 50 W, max. 250 W
PC インターフェイス	Ethernet
環境温度	15 - 30 °C (operating), 0 - 40 °C (storage and transport)
環境湿度	Non condensing

* 一部対応できない波長ギャップがございます。
** 別途Beam shaping / proが必要です。
*** ご要望により外付けファイバー型アイソレータをご用意しています。
**** ファイバカプラの寸法は含みません。

Additional Top Seller

DFB pro 633

DLC pro controller を含む 633 nmDFB pro レーザーシステム

633 nm DFB型単一周波数レーザー
DLC pro コントローラ含む
SmartDock ファイバカプラ込み

	DFB pro 633
Min Wavelength, including tuning	632.5nm
Max Wavelength, including tuning	633.5nm
Mode-hop free tuning range	200 GHz
Free-Space power at lowest wavelength	8 mW

Additional Information

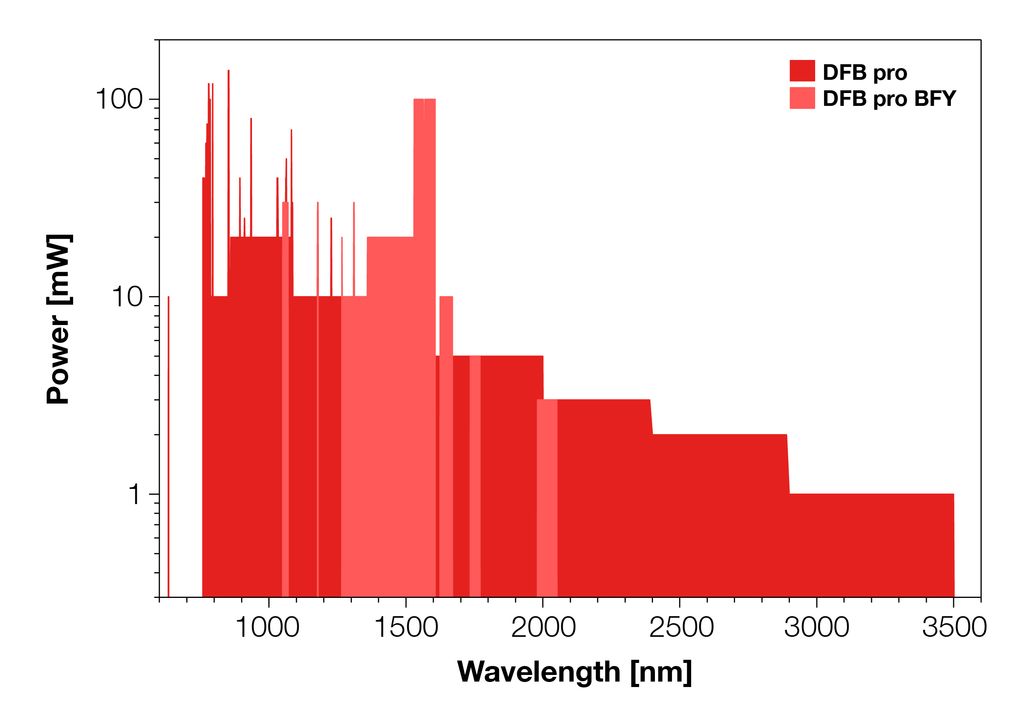

DFB pro: 対応可能な波長と出力パワー

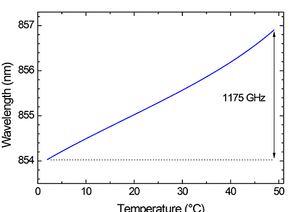

DFB proの温度による周波数チューニング

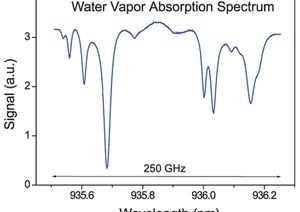

水蒸気の吸収スペクトル。温度により935nmにチューニングされたDFB proにて取得。

Options

ファイバ出力オプション	ファイバ出力 (FD)オプションはトプティカ社の特許取得済みファイバ結合器FiberDockと適切な偏波保持(PM)ファイバー組み合わせたオプションです。FiberDockは、最高のシングルモードファイバー結合効率、容易なアライメント、同時に最高の安定性を提供します。ほとんどのレーザーの場合、ファイバ出力オプションでのファイバー後のPERは>20dBとなります。また、長寿命＆高出力ファイバやファイバスプリッターについてはお問合せ下さい。ファイバ出力オプションの場合、光アイソレータが必要になります。
光アイソレータ	光アイソレータは戻り光反射から半導体レーザーを保護します。半導体レーザーのダメージを防ぐだけでなく安定したシングルモード動作および波長チューニングにも寄与します。角度付研磨(両端)された光ファイバと結合する際には少なくともシングルステージ光アイソレータ(> 30 dB)が必須となります。ダブルステージ光アイソレータは実験系からの強い戻り反射光が懸念される際に必要となります。 PCなど角度を持たない研磨を持つ光ファイバと結合する際にもダブルステージ光アイソレータ(> 60 dB)が必須となります。
ビーム形状補正	アナモルフィックプリズムペア(APP)またはシリンドリカルレンズを用いて楕円形状のビームを円形形状に補正します。圧縮率は工場出荷前の設定となります。
Bias-T	DL pro (HP) は最大150 MHz周波数の電流変調を可能にする2つの変調入力ポートがございます。Bias-T を用いることで最大数GHzの電流変調が可能になります(各半導体レーザー素子により仕様は異なる)。 TA pro光増幅型レーザー、 NLO波長変換レーザーのシード光にも適用可能です。(DL pro HP は除く）
エレクトロニクスモジュール	周波数安定化およびロッキングのためのエレクトロニクスモジュール多数ご用意しております。
