ピコ秒/フェムト秒 ファイバーレーザー

理科学&産業向け次世代超短パルスファイバーレーザー

超短パルス技術は目覚ましい技術的な進歩をとげると共に予測不可能なほどの成功を収めています。有望な多くのアプリケーションにおいて非線形効果を引き起こす高ピークパワー・超短パルスの有用性を浮き彫りにし応用工学や理科学研究での新たな分野の開拓に貢献しています。超短パルス技術確立の成功の鍵は、堅牢で、ボタン操作のみによる操作性、また費用効果の高さにあります。

トプティカ社では様々なご要求に対応すべく、FemtoFiber smartシリーズ、 FemtoFiber ultraシリーズ、FemtoFiber dichroシリーズ等、エルビウム(Er)やイッテリビウム(Yb)ベースの超短パルスファイバーレーザー製品のご提案が可能です。これらすべてのシステムは当社独自のFemtoFiber technologyをベースとしています。

トプティカ社のFemtoFiber laserシリーズは偏波保持ファイバーとSAMモードロッキング技術を基に信頼性の高いフェムト秒/ピコ秒パルスを発振します。バラエティ豊富な製品群(1560/780nm、 可視域/近赤外域 波長可変出力、赤外域/近赤外域 スーパーコンティニュウム、超短パルス)により非線形顕微分光、二光子ポリメリゼーション、時間分解テラヘルツ、アト秒科学、シード光源用等、幅広いアプリケーションに対応可能です。

  • SAMモードロッキング、オール偏波保持ファイバー構造
  • 使いやすいターンキー操作
  • 堅牢で信頼性の高いコンパクトなデザイン
  • 全ての光学系/駆動用エレクトロニクスをワンボックスに収納
  • 12V DC電源駆動により低消費電力を実現

 波長パルス幅平均出力パルス繰り返し

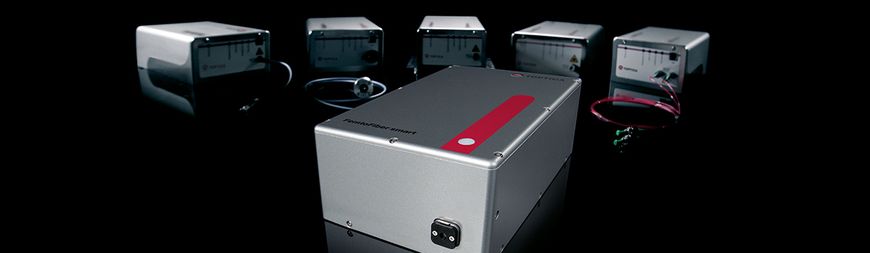

FemtoFiber smart 780783 nm ± 5 nm< 100 fs (typ. 85 fs)>120 mW (typ. 120 - 140 mW)80 ± 1 MHz
FemtoFYb 1030-4001030.5 ± 1.5 nm< 2 ps (チャープ出力) < 400 fsまでパルス圧縮可> 0.5 mW30 ± 0.5 MHz
FemtoFYb 1030-8001030.5 ± 1.5 nm< 800 fs (フーリエ限界の出力)> 0.5 mW20 ± 0.5 MHz
PicoFYb 10301030.5 ± 0.5 nmtyp. 6.5 ± 1 ps> 20 (typ. 25) mW30 ± 0.5 MHz
PicoFYb 10641064.3 ± 0.5 nmtyp. 5.5 ± 1 ps> 50 mW20 ± 0.5 MHz
FemtoFErb 15601560 ± 10 nm< 80 fs (typ. 50 fs)> 120 mW (typ. 140 mW)100 MHz (標準, カスタム可)
FemtoFErb 1560 FD6.51560 ± 10 nm< 60 fs (typ. 50 fs)> 80 mW (typ. 90 mW)100 MHz (標準, カスタム可)
FemtoFErb 19501950 ± 10 nmtyp. 100 fs> 30 mW30 MHz
  • 高出力ファイバーアンプ
  • 偏波保持ファイバのみ
  • コンパクトな空冷式システム

 波長パルス幅平均出力パルス繰り返し

FemtoFiber ultra 780

780 nm

< 150 fs

> 1 W

80 MHz

FemtoFiber ultra 920

920 nm

< 100 fs

> 1.5 W

80 MHz

FemtoFiber ultra 1050

1050 nm

< 120 fs (typ. 90-100 fs)

> 5 W

80 MHz



  • 多用途マイクロジュールファイバーレーザー
  • 超高品質ビーム形状
  • 繰り返し周波数の選択が可能
  • オンデマンドパルス
  • 連続調整可能なパルス幅
  • 産業用グレード、コンパクトデザイン
  • 受動冷却、着脱レーザーヘッド
  • 堅牢、高信頼性、オールPMファイバー構造
  • ターンキーシステム、コンパクトサイズ

 波長パルス幅平均出力パルス繰り返し

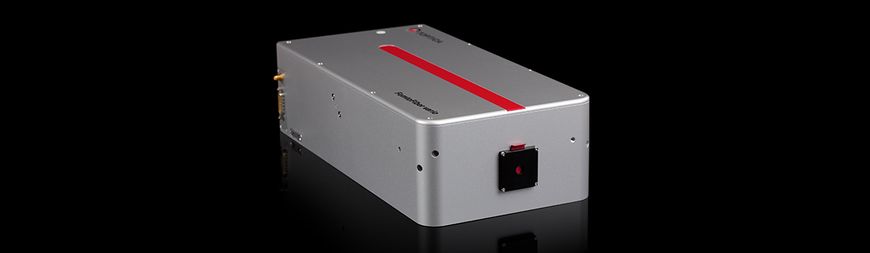

FemtoFiber vario 10301030 nm< 300 (typ. 250 fs)

> 2 W @ 1 MHz

< 10 MHz (< 40 MHz カスタム可)
FemtoFiber vario 1030 HP1030< 300 (typ. 250 fs) > 8 W0.02 kHz .. 10 MHz (tunable)
  • 2波長出力
  • 同期パルス
  • SAMモードロッキング
  • オールPMファイバー構造

 波長(発振帯域)パルス幅平均出力パルス繰り返し

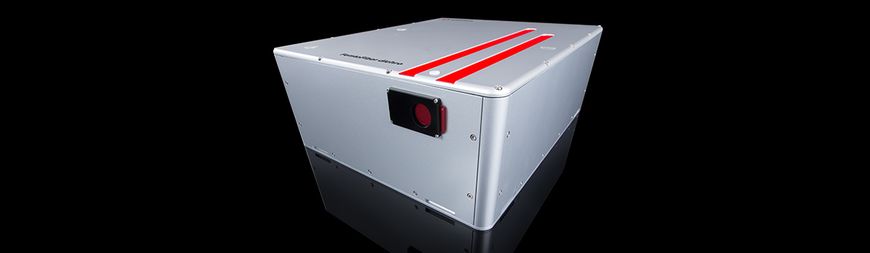

FemtoFiber dichro midIR5 - 15 µm,
20 - 60 THz,
670 - 2000 cm-1 (tuning range)
---typ. 1 mW80 MHz



  • マルチカラー
  • 多用途
  • 同期パルス
  • SAMモードロッキング

FemtoFiber Metabolic ImagingNADHおよびFADの2光子蛍光寿命イメージング用レーザーシステム
FemtoFiber Teraflash TRTS時間分解テラヘルツ時間領域分光(TRTS)用レーザーシステム
