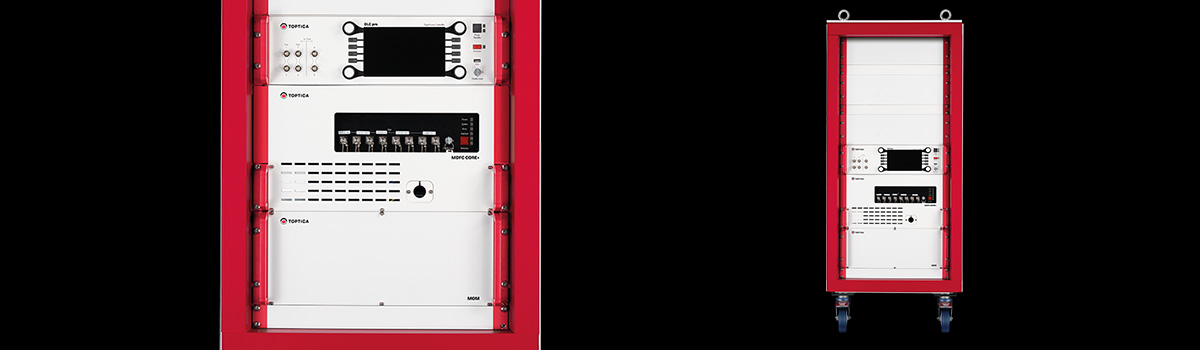

TeraScan ultra
超高精度周波数コムロック型 cw-テラヘルツ プラットフォーム
- チューナブル且つ精密に制御された CW-THz 源
- スペクトル分解能：最大 1 Hz
- 光ベクトルネットワーク解析: 最大 5 THz
- テラヘルツ通信研究、チャネル測定、ウェハ検査および高分解能分光法向け
TeraScan ultra はテラヘルツ信号の周波数、および位相の究極の安定性が求められるアプリケーションに対応しています。2台の半導体レーザーが一台の周波数コムにロックされ、フォトミキサー発振器がそのビート信号を調整可能な単色テラヘルツ波に変換します。当社の独自技術「エンドレス周波数シフター」コンセプトにより、周波数スキャン中においても波長可変レーザーの発振は精密に制御されます。これにより、周波数コムの卓越した位相ノイズ安定性がTHz領域に継承されます。このシステムは、5 THzの帯域幅と1 Hzの周波数分解能を組み合わせた性能を実現しており、他のTHzプラットフォームでは達成できない性能を誇ります。
TeraScan ultraの概略図。 周波数コムは10 MHz GPS信号を参照しています。. 略語: BPF = bandpass filter, TBPF = tunable bandpass filter, Tx = THz transmitter, RX = THz receiver.
-
Specification
Difference frequency tuning (Iaser) 0 – 10 THz Difference frequency tuning (THz emission) 20 GHz – 5 THz Tuning speed Up to 0.1 THz/s Frequency accuracy Up to 1 Hz, depending on clock reference. Calibration-free! Frequency resolution and step size Up to 1 Hz Terahertz power (typ.) 100 μW @ 100 GHz / 10 μW @ 500 GHz Terahertz emitter PCA-FD-1550-100-TX-1, InGaAs photodiode Terahertz receiver PCA-FD-1550-130-RX-3, Rh:InGaAs photomixer Antenna type Bow-tie Terahertz polarization Linear Waveguide-coupled terahertz antennas Upon request Modes of operation - Fixed frequency
- Frequency scan, user-selected range and speed
- Triggered step scan
Frequency comb MDFC Core 200+
Patented CERO (“zero-fCEO”) technology
fCEO = 0, by passive stabilization via difference frequency generationComb line spacing 200 MHz Integrated phase noise fCEO < 40 mrad (100 Hz .. 2 MHz), < 65 mrad (70 mHz .. 20 MHz) Optical bandwidth 80 .. 100 nm FWHM, with integrated extension module Tunable laser DLC CTL 1550
Tuning range 1510-1630 nm, mode-hop-free & computer-controlledFixed-frequency laser DL pro or DLC CTL at 1550 nm - Applications
- Downloads
-
Literature
- Scientific paper: S. Müller et al., Photonic, broadband, and high-resolution characterization of a 415 GHz waveguide bandpass filter; IEEE Transact. Terahertz Science Technol. 15:4 (2025) 728
- Scientific paper: S. Müller et al., Continuously tunable ultra-broadband low-phase noise photonic terahertz oscillator; J Infrared Milli. Terahz. Waves 46:84 (2025)
Scientific paper: B. Krause et al., Terahertz photonic heterodyne spectral analysis with (sub-) kHz resolution and 6.5 THz frequency coverage; Nature Comm. 16 (2025) 10594 - Application note: THz Communication Research
- Scientific paper: S. Müller et al., Ultra-high precision comb-locked terahertz frequency-domain spectroscopy of whispering-gallery modes; APL Photon. 9 (2024) 076109
-
