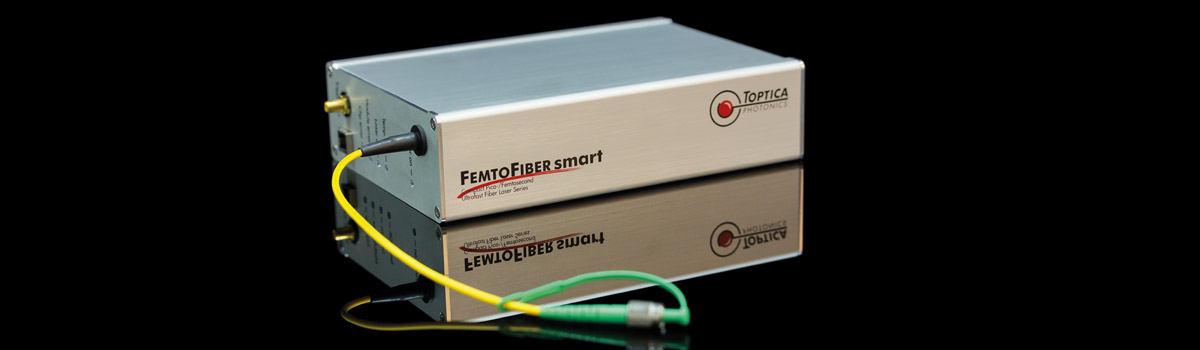

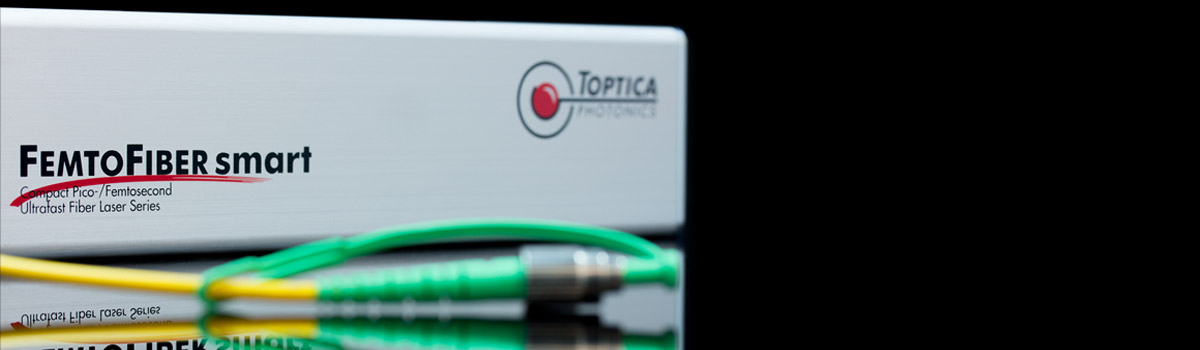

PicoFYb 1030

ピコ秒 Yb ファイバーレーザー

  • SAM可飽和吸収モードロック、オールPMファイバー構造
  • ユーザーフレンドリーなターンキー操作、光軸調整不要
  • 小型で堅牢、高い信頼性を提供
  • コントローラ内蔵(本体のみで動作可能)
  • 12V DC駆動、低消費電力
  • ファイバ出力

PicoFYb レーザーシステムはPM ファイバーベースで可飽和吸収モードロック技術を使用したピコ秒レーザーオシレーターです。PicoFYbのレーザーパルスは究極の低強度ノイズ、低周波数ジッターを同時に実現し数ワットクラスのMOPA方式レーザー(MOPA: Master Oscillator Power Amplifier) 及びリジェンアンプ方式レーザー(Regenerative Amplifier Systems)の励起に最適です。1 µm帯におけるスラブ方式、ロッド方式、ディスクレーザーなど各種の増幅レーザーシステムに対応可能です。

  • PicoFYb
  • PicoFYb
  • PicoFYb
  • PicoFYb
  • Specification
    発振波長 1030.5 ± 0.5 nm
    パルス幅 < 10 ps
    出力 > 10 mW
    パルス繰り返し 30 ± 0.5 MHz
    偏光状態 PER > 20 dB (典型値)、直線偏光
    ビーム品質 TEM00, M² < 1.2
    トリガー信号 (SMAコネクタ) > 150 mV @ 50 Ohm (300 MHz BW), positive
    スペクトル幅 < 0.5 nm
    Time-Bandwidth-Product < 0.5 (典型値)
    RFサイドモード抑圧比 > 50 dBc
    ピークtoピークノイズ < 3 %
    出力結合 SM/PM 980 ファイバーピッグテイル、ナローキーFC/APCコネクタ、 ファイバ長 > 20 cm
    レーザーヘッド寸法 50 x 135 x 194 mm³
    レーザーヘッド重量 < 2 kg
    電源仕様 12 VDC
    消費電力 < 10 Watt
    インターフェース TTL control lines, Switchbox (オプション対応) または リモート操作 (USB)
    環境温度 15 - 40 °C (動作時), 0 - 40 °C (保存および輸送時)
    環境湿度 結露無きこと
  • Additional Information
  • Options
    • 中心波長のカスタマイズが可能です。
    • 最大 60 mW の出力カスタマイズが可能です。
    • パルス繰返しレートのカスタマイズが可能です。
    • 特定のパルス幅の御指定が可能です。

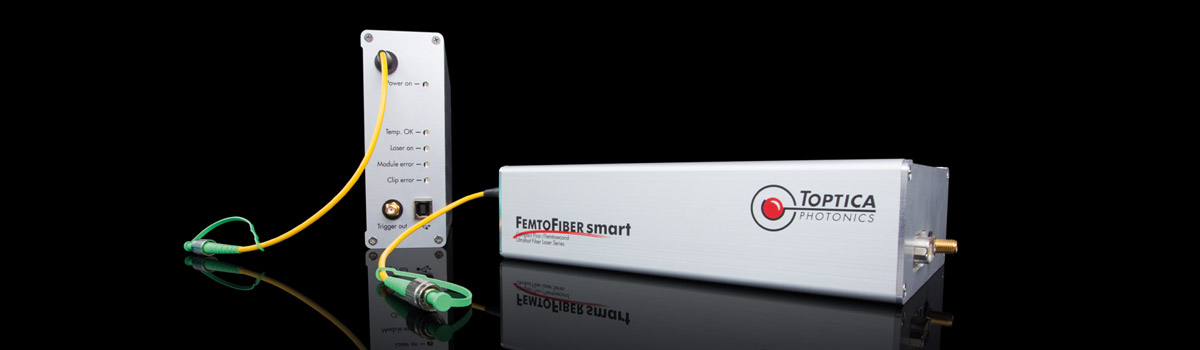

    SwitchBox

    FemtoFiber smart SwitchBoxはラボでのクイックスタートを可能にする小型のコントローラです。PicoFYbレーザーの操作に必要な全てのスイッチ類、入力ライン、出力ラインを装備しスタンドアロン動作を可能とします。装置組込み用途以外のシングルユーズユーザー、研究用途のユーザーに最適です。

    TOPAS: Graphical User Interface

    新たに開発されたTOPAS GUIは、お手持ちのPCからUSB経由でFemtoFErb 1560を簡単に操作することが可能です。ソフトウェアのダウンロードと簡単なセットアップウィザードを行って頂くだけでご使用頂けます (ダウンロードページを御参照下さい)。

  • Applications
    • Yb:YAGベース増幅器用シーディング
    • 光計測
