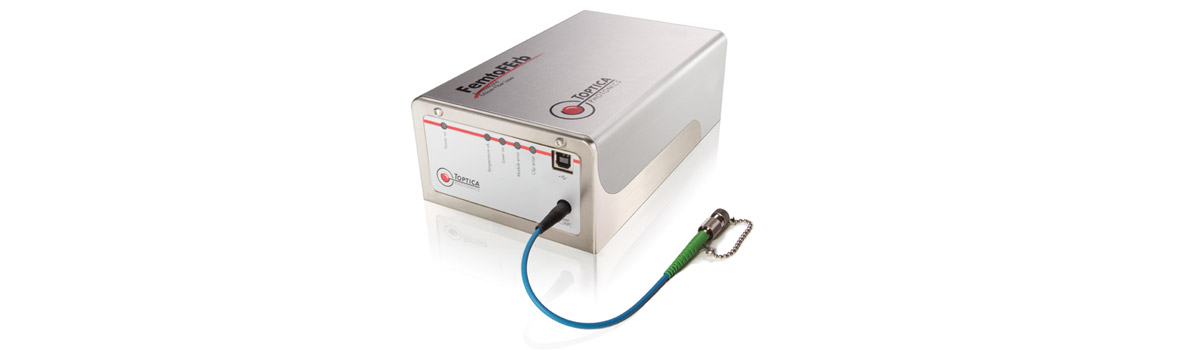

FemtoFErb 1560

小型 1560nm フェムト秒ファイバーレーザー

  • 50 fs, 140 mW, 100 MHz (典型値)
  • SAM モードロック技術を採用
  • 調整不要のオールPMファイバー構造
  • 超小型設計: ワンボックスに全てのオプティクス&制御用エレクトロニクス
  • 時間分解テラヘルツ用光源に最適

FemtoFErb レーザーシステムは、低出力ノイズ及び低周波数ジッターを併せ持ち、非常に堅牢な構造の小型フェムト秒ファイバーレーザーです。高安定性、超小型、低価格を同時に実現しており、テラヘルツ発生用光源として、またレーザー測定等の各種アプリケーションに大きなメリットをもたらします。FemtoFErb は、ワンボックス内に全てのオプティクス類及び駆動用エレクトロニクスを構成し、付属の12V電源で簡単にご使用頂けます。OEM組込み用光源としても最適な、ファイバー出力オールファイバーレーザー光源です。

  • FemtoFErb
  • FemtoFErb
  • Specification

    波長 1560 nm ± 10 nm
    パルス幅 < 80 fs (典型値 50 fs)
    出力 > 120 mW (典型値 140 mW)
    パルス繰り返し 100 MHz (標準, カスタマイズが可能)

    直線偏光 PER > 20 dB (典型値)
    ビーム形状 TEM00, M² < 1.2
    出力形態 SM/PM 1550 ファイバー出力、FC/APCコネクター、(> 20 cm長)
    トリガー信号 (SMAコネクタ) > 100 mV @ 50 Ohm (300 MHz BW), negative
    レーザーヘッド寸法 69 x 122 x 202 mm3
    レーザーヘッド重量 < 2.2 kg
    電源 12 VDC
    消費電力 < 20 Watt
    インターフェイス TTL control lines, Switchbox (オプション対応) または リモート操作 (USB)
    環境温度 15 - 40 °C (動作時), 0 - 40 °C (保管および輸送時)
    環境湿度 結露無きこと

  • Additional Information
  • Options

    SwitchBox

    FemtoFiber smart SwitchBoxは、クイックスタートを可能にする小型のコントローラです。 FemtoFErbレーザーの操作に必要な全てのスイッチ類、入力ライン、出力ラインを装備し、スタンドアロン動作が可能です。そのため、特に、装置組込み用途以外のシングルユーズユーザー、研究用途のユーザーに最適です。

    Switch Box

    TOPAS GUI

    新たに開発されたTOPAS GUIは、お手持ちのPCからUSB経由でFemtoFErb 1560を簡単に操作することが可能です。ソフトウェアのダウンロードと簡単なセットアップウィザードを行って頂くだけでご使用頂けます (ダウンロードページを御参照下さい。)





    QuTE-Technology  (ソフトスタート機能。THzアプリケーションに推奨: option “THz“)

    Fiber collimator  (コリメートビーム出力: option “FiberOut FF smart“)

    パルス繰返しのカスタマイズが可能です。

    出力安定化オプション (アクティブ出力安定化のための検出器と閉フィードバック回路を追加: option “P-STAB”)

  • Applications

    • エルビウム増幅器用シーディング
    • 時間分解用テラヘルツ発生
    • 顕微分光
    • 医療
    • 計測
