DFB pro

分布帰還型レーザー
DFB proレーザーは分布帰還型（DFB）半導体レーザーを使用しています。この技術ソリューションは、広い波長可変性と高出力を両立しています。周波数選択素子であるブラッググレーティングはチップ自体に内蔵されており、単一周波数での連続動作を保証します。アライメントの影響を受けやすい部品がないため、DFBレーザーは卓越した安定性と信頼性を備えています。これらのレーザーは北極圏や航空機実験といった、最も過酷な環境条件下でも動作します。

DFBレーザーは通常100mという長いコヒーレンス長を備えており、干渉計などのアプリケーションにおいて重要な役割を果たします。

DFBレーザー専用に設計された3種類のレーザーヘッドは、それぞれ異なるダイオードパッケージに対応しています。コンパクトなDFB proとその上位機種であるDFB pro Lは個別のダイオードを内蔵しています。DFB pro BFYはバタフライ型パッケージにダイオードを内蔵しています。

DFBレーザーはその広い連続可変範囲により、原子・分子物理学、ガスセンシング、位相シフト干渉計、連続波テラヘルツ波発生などの用途に特に適しています。
DFB/DBRレーザーダイオードのラインナップについては、オンライン在庫リストをご覧ください。掲載されていない波長にご興味がある場合は、お問い合わせください。トプティカ社は、760 nmから3500 nmまでのほぼあらゆる波長、および633 nmにおいて、カスタマイズされたDFBシステムを提供できます。

Your Benefits

OEMグレードのレーザーシステム
製品開発を加速しましょう！
DFB proはOEM統合を念頭に設計されています。コンパクトでパッシブ冷却を採用しているため、お客様の光学システムへの統合が容易です。高性能レーザーコントローラーDLC proもパッシブ冷却を採用しており、お客様独自のプログラムから簡単に制御できます。ソフトウェア統合を迅速化するために、TOPTICA Python Laser SDK（ソフトウェア開発キット）をご利用いただくと、Pythonプログラミング言語を使用した制御が容易になります。
モードホップフリーチューニングで確実なスキャンを。
モードホップフリーの波長スキャンにより、再現性の高い高精度測定を実現します。
モードホップフリーのチューニングはDFB proの重要な機能です。位相シフト干渉計アプリケーションでは波長の不連続性による位相測定誤差がなくなります。分光アプリケーションでは、離散的なジャンプのない波長調整により、分光遷移に合わせたチューニングが容易になります。
信頼できるパワーと波長の安定性
正確で信頼性の高い測定を実現する、完璧なレーザー設計。
DFB proは光学安定性を考慮して設計されています。低ノイズDLC proコントローラーによって駆動され、高精度な電流・温度制御を実現します。また、DFB proレーザーはレーザーダイオード設計により、本質的に単一周波数です。これにより、高いレーザー安定性が得られ、正確で信頼性の高い測定が可能になります。

Applications

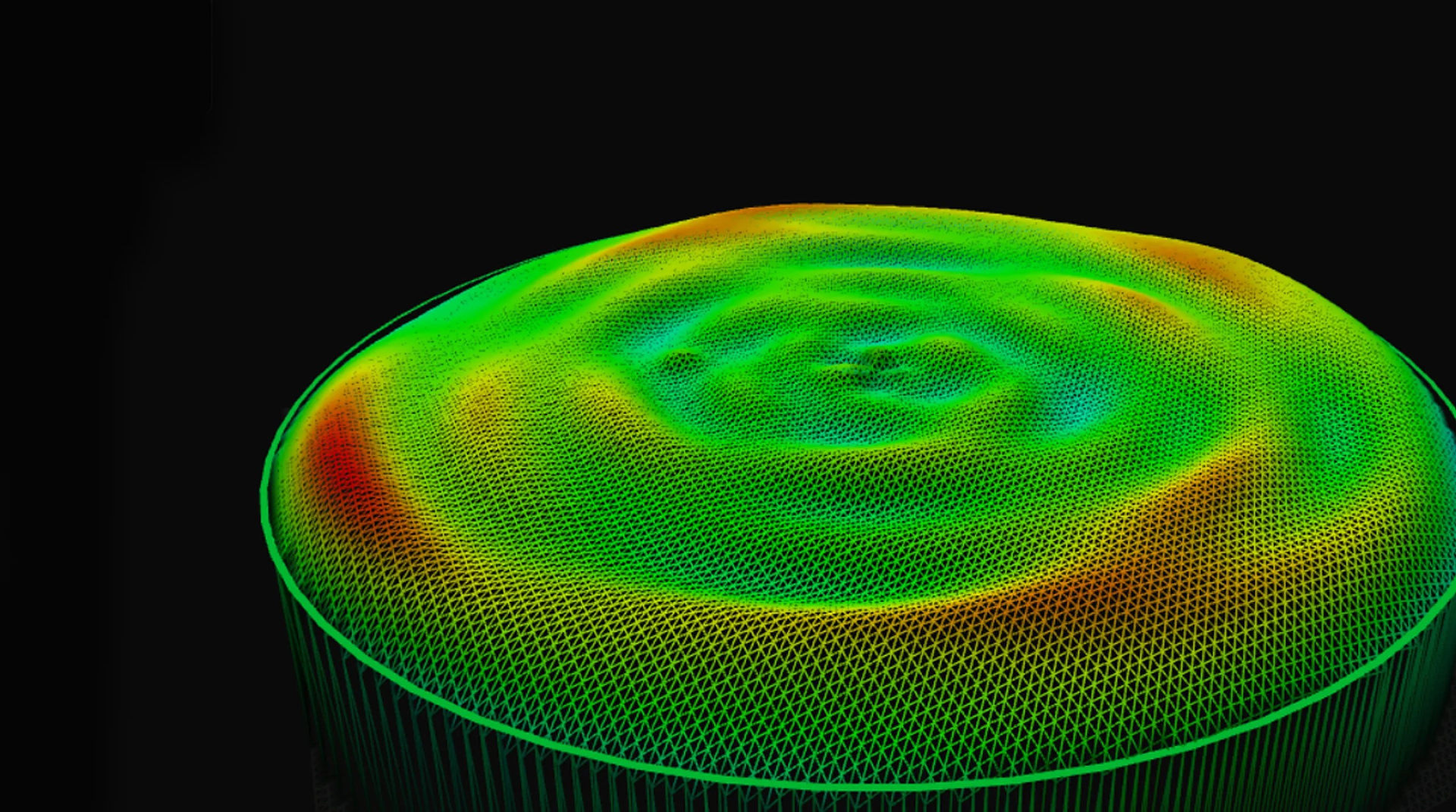

干渉計
HeNeレーザーの置換需要
ガスセンシング
ラマン分光
半導体検査・計測

Options

ファイバー出力(FD)
ファイバーデリバリー（FD）は、TOPTICA社の特許取得済みファイバーカプラFiberDockと適切な偏波保持（PM）ファイバーを組み合わせることで、オプションでご利用いただけます。FiberDockは、最高のシングルモードファイバー結合効率、容易な調整、そして最高の安定性を実現します。 当社のほとんどのレーザーにおいて、ファイバーデリバリーオプションでは、ファイバー通過後のPERを20dB以上と規定しています。長寿命ファイバー、高出力ファイバー、およびファイバースプリッターについてもお問い合わせください。ファイバー結合型ダイオードレーザーシステムでは、光絶縁が必須です。
シングルステージ光アイソレータ
光アイソレータは、レーザーダイオードを後方反射から保護するために使用されます。これにより、ダイオードの損傷を防ぐだけでなく、シングルモード動作とチューニングの安定性を確保できます。両端が斜め研磨されたファイバーを用いたファイバー結合には、少なくともシングルステージのアイソレータが必要です。
ダブルステージ光アイソレータ
実験装置からの反射戻り光がレーザー光に予想される場合はダブルステージ光アイソレータが必要です。また角度研磨されていないファイバーとの結合にもダブルステージ光アイソレータが必要です。
ビーム成形オプション
楕円形のレーザービームを円形のプロファイルに成形するには、アナモルフィックプリズムペア（APP）またはシリンドリカルレンズを使用します。圧縮率はあらかじめ工場で設定されています。
Bias-Tオプション
DL pro (HP) は2つの変調入力を備え、最大150MHzの電流変調周波数に対応します。バイアスTにより、ダイオードによっては最大数GHzまでの高い電流変調周波数も実現可能です。また、TAまたはNLOシステムのシードレーザーにも適していますが、DL pro HPレーザーには適していません。
周波数ロッキング & エレクトロニクス
DLC proでは汎用性の高いDLC pro 周波数ロッキングオプションに加え、FALC proおよびPDH/DLC proモジュールもご利用いただけます。DLC extでは、様々なアナログロッキングモジュールをご利用いただけます。
